sábado, 27 de junio de 2015

MANUAL CONFIGURACIÓN SERVIDOR VOIP CON 3CX

Maestría en Telecomunicaciones
Mtro. Luis Fernando Yoe Cueto

Integrantes:

  • Ing. Alejandro Conde Escaroz
  • Ing. Azael Vélazquez Mérida

Configuración de un Servidor VOIP para realizar llamadas locales y remotas a través de la Red Local o por Internet:

1.- Debemos configurar los Puertos Troncales o Puerto de Pasarela Virtual: 90000

  • El puerto de pasarela local sera 5060 y remoto 5090

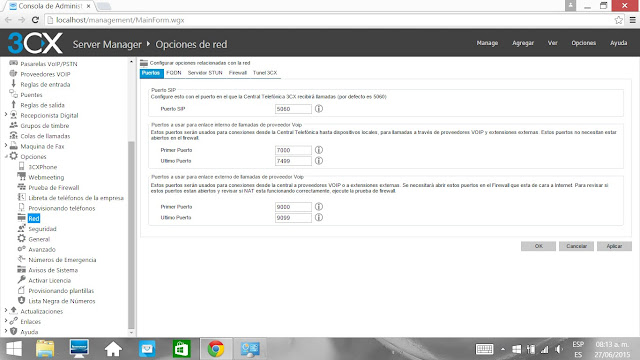

2.- Configurar parámetros de la red en el menú Opciones - Ficha Red:







3.- Se tienen que crear las extensiones para asignar a cada teléfono, tambien deben descargar la aplicación 3CX Y TUNNEL 3CX  de Google Play para Android y App Store para iPhone:



4.- finalmente debemos abrir los puertos en firewall del servidor y en el modem asignados al servidor:

  • 5060 - Para conexión entre los equipos y el servidor
  • 5090 - Para realizar las llamadas entre los celulares locales y remotos
  • 9000 AL 9099 - se asigna a cada extensión un puerto

y con esto tenemos configurado nuestro servidor VOIP en Windows con CENTRAL TELEFONICA 3CX.

El software se descarga en:

http://www.3cx.es/centralita-telefonica/



viernes, 26 de junio de 2015

CABLEADO ESTRUCTURADO Y SUS NORMAS

Maestría en Telecomunicaciones
Mtro. Luis Fernando Yoe Cueto
  • Cableado Estructurado:
    • Utilizado para conectar equipos de telecomunicaciones de manera física o inalambrica en:
      • Oficinas
      • Centros de Computo
      • Ciber Cafes
      • Supermercados
      • Bancos
      • Casa u Hogar
      • Etc.
    • Elementos principales de un cableado estructurado:
      • Cableado Horizontal
      • Cableado del backbone
      • Cuarto de telecomunicaciones
      • Cuarto de entrada de servicios
      • Sistema de puesta a tierra (Atenuación, Capacitancia, Impedancia y Distorsión por retardo).
    • Permite la iteraccion cliente - servidor para estaciones de trabajo y el acceso a sistemas locales o remotos para ser administrados dentro del departamento.
    • Tambien es utilizado normalmente para navegar a altas velocidades segun la categoria:
      • Categoria 1: se utiliza para comunicaciones telefónicas y no es adecuado para la transmisión de datos ya que sus velocidades no alcanzan los 512 kbit/s.
      • Categoria 2: puede transmitir datos a velocidades de hasta 4 Mbit/s.
      • Categoria 3: se utiliza en redes 10BaseT y puede transmitir datos a velocidades de hasta 10 Mbit/s.
      • Categoria 4:: se utiliza en redes Token Ring y puede transmitir datos a velocidades de hasta 16 Mbit/s.
      • Categoria 5: puede transmitir datos a velocidades de hasta 100 Mbit/s.
      • Categoria 6:: Redes de alta velocidad hasta 1 Gbit/s.
      • Categoria 6A:: Redes de alta velocidad hasta 10 Gbit/s.
    • La organización e identificación de cada cable nos ayuda a localizar con que dispositivo nos estamos comunicando ya que el cableado estructurado nos permite crear redes de área local amplias.
    • Es importante considerar el tamaño de la empresa y sus condiciones físicas para implementar el cableado con la finalidad de reconocer el área de trabajo a la hora de tirar los cables.
  • Normas conocidas:
  • Contacto
    T568A (recomendado)
    T568B
    1
    Blanco/verde
    Blanco/naranja
    2
    Verde
    Naranja
    3
    Blanco/naranja
    Blanco/verde
    4
    Azul
    Azul
    5
    Blanco/azul
    Blanco/azul
    6
    Naranja
    Verde
    7
    Blanco/marrón
    Blanco/marrón
    8
    Marrón
    Marrón
    9


    • La Norma 568 A es la mas recomendable y que las mas grandes empresas en telecomunicaciones utilizan, aunque por mas conocida la 568 B es la mas utilizada.
  • Normas Estandarizadas:
    • ANSI/TIA/EIA-568-B: Cableado de Telecomunicaciones en Edificios Comerciales sobre como cómo instalar el Cableado: TIA/EIA 568-B1 Requerimientos generales;TIA/EIA 568-B2: Componentes de cableado mediante par trenzado balanceado; TIA/EIA 568-B3 Componentes de cableado, Fibra óptica.
    • ANSI/TIA/EIA-569-A: Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales sobre cómo enrutar el cableado.
    • ANSI/TIA/EIA-570-A: Normas de Infraestructura Residencial de Telecomunicaciones.
    • ANSI/TIA/EIA-606-A: Normas de Administración de Infraestructura de Telecomunicaciones en Edificios Comerciales.
    • ANSI/TIA/EIA-607: Requerimientos para instalaciones de sistemas de puesta a tierra de Telecomunicaciones en Edificios Comerciales.
    • ANSI/TIA/EIA-758: Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones.

    Cableado Horizontal, es decir, el cableado que va desde el armario de Telecomunicaciones a la toma de usuario.
    • No se permiten puentes, derivaciones y empalmes a lo largo de todo el trayecto del cableado.
    • Se debe considerar su proximidad con el cableado eléctrico que genera altos niveles de interferencia electromagnética (motores, elevadores, transformadores, etc.) y cuyas limitaciones se encuentran en el estándar ANSI/EIA/TIA 569.
    • La máxima longitud permitida independientemente del tipo de medio de Txutilizado es 100m = 90 m + 3 m usuario + 7 m patchpannel.

    Cableado vertical, es decir, la interconexión entre los armarios de telecomunicaciones, cuarto de equipos y entrada de servicios.
    • Se utiliza un cableado Multipar UTP y STP , y también, Fibra óptica Multimodoy Monomodo.
    • La Distancia Máximas sobre Voz , es de: UTP 800 metros; STP 700 metros; Fibra MM 62.5/125um 2000 metros.

SERIE DE FOURIER SEÑAL CUADRADA Y TRIANGULAR EN EXCEL Y MATLAB

Maestría en Telecomunicaciones
Mtro. Luis Fernando Yoe Cueto

Series de FOURIER Señal Triangular



f(x) = (2/p)[sen x - (1/2)sen 2x + (1/3)sen 3x - (1/4)sen 4x +(1/5)sen x – (1/6) sen 6x + (1/7) sen 7x – (1/8)sen 8x + (1/9) sen 9x – (1/10) sen 10x + ...]

de donde para n par:               bn = -2/np
                                        y para n impar:                                  bn = +2/np

Entonces tenemos lo siguiente:
 (2/p)[sen x] = 2*SENO(A3)/PI()

(2/2p)[-sen 2x] = (-2/2)*SENO(2*A4)/PI()

(2/3p)[sen 3x] = (2/3)*SENO(3*A3)/PI()

(2/4p)[-sen 3x] = (-2/4)*SENO(4*A3)/PI()

(2/5p)[sen 3x] = (2/5)*SENO(5*A3)/PI()

. . .

Y así sucesivamente para los términos que realicemos.

Diente de Sierra EXCEL para 8 Términos:

Señal Triangular en MATLAB:

Código:

t=0:0.1:15;

v1=2*sin(t)/pi;
plot(t,v1,'g')
hold on

v2=(-2/2)*sin(2*t)/pi;
plot(t,v2,'b')
hold on

v3=(2/3)*sin(3*t)/pi;
plot(t,v3,'r')
hold on

v4=(-2/4)*sin(4*t)/pi;
plot(t,v4,'g')
hold on

y=v1+v2+v3+v4;
plot(t,y,'b')



Series de FOURIER Señal Cuadrada







Entonces tenemos lo siguiente:


4senx//π 4*SENO(X)/PI()

4sen3x/3π = 4*SENO(3*X)/(3*PI())

4sen5x/5π = 4*SENO(5*X)/(5*PI())

. . .

Y así sucesivamente para los términos que realicemos.

Señal Cuadrada EXCEL para 8 Términos:




Señal cuadrada en MATLAB:

Codigo:

t=0:0.1:10

y=[4*sin(t)]/pi
hold on
plot(t,y)

y=[4*sin(3*t)]/(3*pi)
hold on
plot(t,y,'g')

y=[4*sin(5*t)]/(5*pi)
hold on
plot(t,y,'+')

y=[4*((sin(t))+(sin(3*t)/3)+(sin(5*t)/5))]/pi
plot(t,y,'r')
